APラインナップ 塗料製品名 2021.11.30

スーパーSDクリヤーシリーズは意匠性の高いサイディング外壁のデザインをそのまま残すことができる「外壁用クリヤー（透明）塗料」。

住まいの外壁を新築時のような光沢のある美しい外壁に再生します。

製品の特徴

新築時のような光沢のある美しい外壁に「光沢の再生」

意匠性の高いサイディング外壁のデザインをそのまま残すことができる外壁用クリヤー(透明)塗料。
色あせたサイディング外壁を新築時のような光沢のある美しい仕上りに再生します。

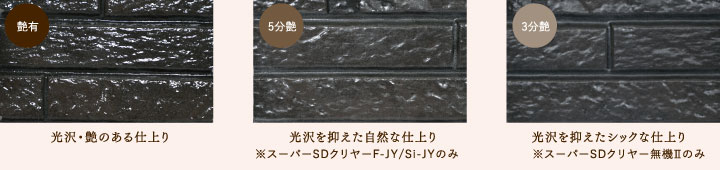

■好みに合わせた３種類の艶をご用意

光沢艶のある仕上がりの「艶有」光沢を抑えた自然な仕上がりの「５分艶」さらに光沢を抑えたシックな仕上がりの「３分艶」の３種類をご用意。お好みに合わせてお選びいただけます。

紫外線などの劣化要因に対して建物を長期間保護「耐候性」

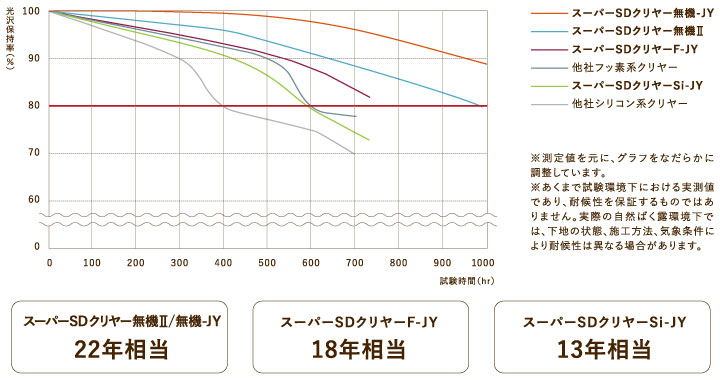

一般的な無機・フッ素・シリコンの各種クリヤー塗料を凌ぐ高い耐候性を有しており、促進耐候性試験（スーパーUV）において光沢保持率80％以上を保持。
紫外線などの劣化要因から建物を長期間にわたり保護します。

---

【耐候性を有する理由①】分子の結合エネルギー

■スーパーSDクリヤー無機(-JY)
スーパーSDクリヤー無機(-JY)は、無機成分(シロキサン結合)を豊富に配合しています。シロキサン結合とは、ガラスや鉱石などの無機物と同じ構造で、結合エネルギーが非常に高く紫外線などの劣化要因に対して高い耐候性を発揮します。この強い結合を豊富に有することで、美しい外壁を長期にわたって維持します。

■スーパーSDクリヤーF-JY
交互性の低い一般的なフッ素樹脂は劣化しやすい結合箇所があり、紫外線により塗膜の劣化が進行します。スーパーSDクリヤーF-JYに使用する「完全交互結合型フッ素樹脂」は、規則的な交互結合により、紫外線に破壊されにくく、従来のフッ素樹脂塗料を凌ぐ耐候性を実現しました。

■スーパーSDクリヤーSi-JY
スーパーSDクリヤーSi-JYの主成分であるシリコン樹脂はシロキサン結合(Si-O結合)を中心に構成されています。このシロキサン結合はガラスや鉱石など無機物と同じ構造で結合エネルギーが紫外線の分解エネルギーよりも高いため、高い耐候性を発揮します。

---

【耐候性を有する理由②】紫外線吸収剤(UVA)を配合
「紫外線吸収剤」は、塗膜の劣化要因である紫外線を吸収し、熱に変換・放射する劣化抑制添加剤です。スーパーSDクリヤーシリーズはこの紫外線吸収剤の配合により、紫外線による影響を受けにくく、耐候性のさらなる向上を実現しました。

---

【耐候性を有する理由③】ラジカルを捕捉する光安定剤(HALS)を配合　※HALS:Hinderd Amine Light Stabillzer(光安定剤)
塗料中に発生した塗膜の劣化要因ラジカルを捕捉する「HALS(光安定剤)」を配合。ラジカルが発生しても、活動を抑制することで、塗膜の劣化を抑えます。

汚れの付着を抑制し外壁の美観を維持「低汚染性」

塗膜表面が親水性(水になじみやすい性質)を有しています。そのため、付着した汚れと塗膜の間に雨水が入り込み、汚れを洗い流します。この親水性塗膜の効果により塗膜表面へ汚れが定着するのを抑え、建物を長期間美しく保ちます。

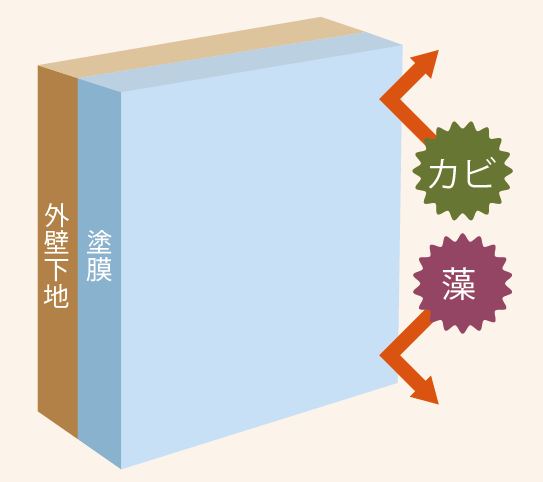

カビ・藻の発生を抑え、建物の美観維持に貢献

塗料内に防カビ・防藻剤を添加。微生物の発育を抑え、微生物が発育した場合にも菌の増殖を抑制する、防カビ性、防藻性に優れています。

塗膜のキズの発生とひび割れを抑制する「高硬度」と「柔軟性」※スーパーSDクリヤー無機(-JY)のみ

■高硬度

樹脂同士が強固に結びつき、緻密で強靭な塗膜を形成。
そのため、キズがつきにくく、美しい外観を長期的に保つことが可能です。

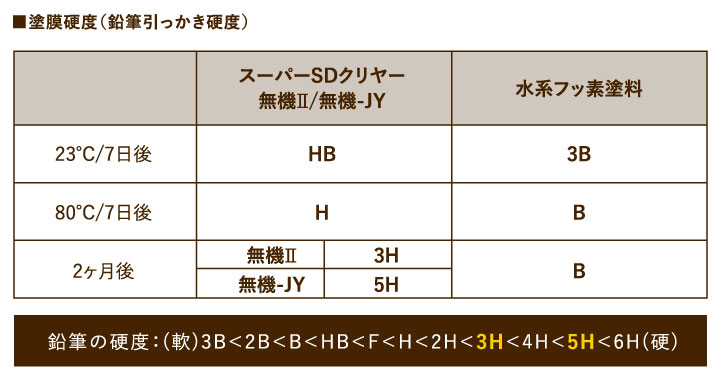

【試験結果】
スーパーSDクリヤー無機(-JY)を塗布した塗面に鉛筆で傷をつける「鉛筆引っかき硬度試験」を行いました。水系フッ素塗料と比べると、高い硬度の鉛筆でもキズがつきにくいことがわかります。
スーパーSDクリヤー無機(-JY)は、水系フッ素塗料より優れた塗膜の硬さが証明されています。

---

■柔軟性
有機成分を配合することで、無機成分の弱点であった割れやすさを低減。
硬度はそのままにひび割れの起きにくいしなやかな塗膜を形成します。

■製品データ・対応素材

スーパーSDクリヤー無機-JY

【製品データ】 ◯荷姿…12kg、6kgセット ◯塗布量…0.10～0.15kg/㎡ ◯希釈…0～1.8L（アステックシンナーDX）※12kg1セットあたり ◯艶…艶有 ◯色…透明 【対応素材】 窯業系サイディング（初めての塗替えの場合のみ） 【JIS規格】 ■『容器の中の状態』『塗装作業性』『乾燥時間』『ポットライフ』『塗膜の外観』『鏡面光沢度』『付着性』『製品と被塗装面との適合性』『耐屈曲性（タイプ１）』『耐おもり落下性(デュポン式)』『引っかき硬度（鉛筆法）』『耐水性』『耐酸性』『耐アルカリ性』『耐湿潤冷熱繰返し性』 全て合格 　（参考試験方法：JIS K 5600　塗料一般試験方法）

スーパーSDクリヤー無機

【製品データ】 ◯荷姿…16kg、3.2kgセット ◯塗布量…0.10～0.15kg/㎡ ◯希釈…0～1.6L（清水）※16kg1セットあたり ◯艶…艶有、3分艶 ◯色…透明 【対応素材】 窯業系サイディング（初めての塗替えの場合のみ） 【JIS規格】 ■JIS A 6909　建築用仕上塗材 　『温冷繰返し』合格 ■『引っかき硬度（鉛筆法）』『付着性（クロスカット法）』　全て社内試験規格合格 　（参考試験方法：JIS K 5600　塗料一般試験方法） ■JIS K 5660　つや有合成樹脂エマルションペイント 　『容器の中の状態』『低温安定性』『塗装作業性』『表面乾燥性』『塗膜の外観』『鏡面光沢度』『耐水性』『耐酸性』 全て合格

スーパーSDクリヤーF-JY

【製品データ】 ◯荷姿…15kg、3kgセット ◯塗布量…0.24～0.28kg/㎡ ◯希釈…ローラーの場合：0～1.5L、エアレスの場合：0.7～2.3L（アステックシンナーDX） 　※15kg1セットあたり ◯艶…艶有、5分艶 ◯色…透明 【対応素材】 窯業系サイディング（初めての塗替えの場合のみ） 【JIS規格】 ■JIS A 6909　建築用仕上塗材 　『温冷繰返し』合格 ■『引っかき硬度（鉛筆法）』『付着性（クロスカット法）』　全て社内試験規格合格 　（参考試験方法：JIS K 5600　塗料一般試験方法） ■JIS K 5660　つや有合成樹脂エマルションペイント 　『容器の中の状態』『低温安定性』『塗装作業性』『表面乾燥性』『塗膜の外観』『鏡面光沢度』『耐水性』『耐酸性』 全て合格

スーパーSDクリヤーSi-JY

【製品データ】 ◯荷姿…15kg、3kgセット ◯塗布量…0.24～0.28kg/㎡ ◯希釈… ローラーの場合：0～1.5L、エアレスの場合：0.7～2.3L（アステックシンナーDX） 　※15kg1セットあたり ◯艶…艶有、5分艶 ◯色…透明 【対応素材】 窯業系サイディング（初めての塗替えの場合のみ） 【JIS規格】 ■JIS K 5658　建築用耐候性上塗り塗料 『容器の中の状態』 『表面乾燥性』 『塗膜の外観』 『ポットライフ』 『耐衝撃性』 『付着性（クロスカット法）』 『耐湿潤冷熱繰返し性』　合格

下地調整

・劣化し脆弱な部分及び錆等は、ディスクサンダー、スクレーパー等により除去する。
・漏水箇所は予め水が浸入しないように処置し、汚れ、付着物、油脂類等を高圧洗浄、スクレーパーやシンナー等で除去する。
・塗装する下地は、清浄かつ、十分に乾燥させる。
・劣化したシーリング材は全て撤去し、新規シーリング材で打ち替える。

施工上の注意

・雨・強風・結露等の悪天候及びこれらが予想される場合には施工は避けてください。
・5℃以下、湿度85%以上での施工は避けてください。
・使用する前に塗料を十分に撹拌してください。
・エアレス施工の場合には塗装ロスが大きくなりますので、塗布量の上限値を目安にしてください。
・上記塗布量及び塗回数は下地の材質・状態等で増える場合があります。
・ウールローラー施工の場合、塗回数が増えることがありますのでご注意ください。
・チョーキングの発生が著しい場合は施工不可となります。
　※JIS K 5600-8-6 白亜化等級において１等級までを目安としてください。
・シーリング箇所に塗装すると変色・汚染・ひび割れ等が生じることがありますので、シーリングは後打ちしてください。
・溶剤系塗料では火災・中毒等のおそれがあるため、保管・取扱いには十分に注意してください。
